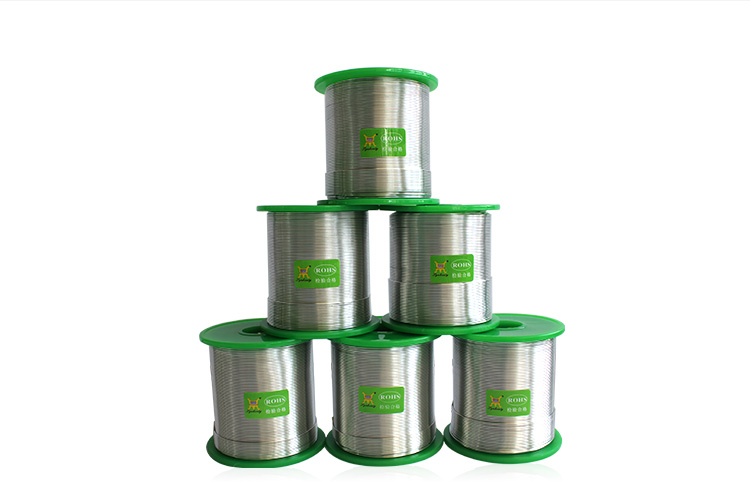

興鴻泰自動焊錫線焊點的失效判據

?

?

?

???????自動焊錫線的焊點要通過實驗測試來評判它的可靠性，首先必須判斷自動焊錫線的焊點失效與否。這個定義就是我們在進行可靠性試驗前必須明確的“失效判據”。定義失效判據的時候需要考慮產品的可用性以及失效機理。IPC9701標準中給出的焊點失效的定義是電阻增加超過原來的20%，或用事件檢測儀在1us時間內檢測到10次電阻超過1000Ω的事件。而IPC-A-610D則規定裂紋達到25%以上為不可接受。另外，對于腐蝕失效的判據，則是外觀可以看到明顯的變色腐蝕現象，并且絕緣電阻下降值超過原來的10%。以上兩個針對主要失效模式的失效標準都是基于失效機理以及功能要求的情況來定義的，因?yàn)楹更c(diǎn)疲勞性開裂是循序漸進的，電阻也隨之增大；腐蝕失效則會導致焊點變色以及絕緣電阻下降乃至漏電，引起功能失效。針對某些特殊情況，也可以另外定義失效標準。

熱疲勞試驗方法?—?溫度循環

???????由于焊點通常需要面對溫度變化，位置改變導致的溫度變化等，以及焊點的不同材料結合的結構特點，這些溫度變化都會導致焊點材料的周期性蠕變，周期性蠕變則最終會導致焊點疲勞失效，溫度循環給焊點所帶來的影響.

?

?

?

?

?

?

?

?

?
